发布时间：2023-03-30 22:25:25
物理性能:
◆弹性模量:
207X103 MPa
◆密度: 7.83 g/cm3
◆热传导:
温度°C W/m- °k
◆热胀系数:
温度°C mm/mm/°C
20-200 12.6X10-6
20-400 13.1X10-6
20-540 13.7X10-6
※临界温度: 800°C
※退火:加热到845°C，保温2小时，以每小时30C的速度缓冷到540C，然后空冷。也可以加热到845"C，保温2小
时，冷却至760"C后保温4小时，然后空冷。
退火硬度:大约BHN187~220
※消除应力
※退火工件:加热至650~ 675C，保温2小时，在静止的空气中冷却。
※硬化工件:加热至低于回火温度15~30°C，保温2小时，然后在静止空气中冷却。
※硬化
※预热:均匀加热至730~760°C
※奥氏体化: 940~955C， 保温30~45分钟。
※淬火: 2bar以 上气淬或分级油淬至低于65"C。厚度大于75mm的工件需分级油淬。油淬至540~595C，然后空冷至
室温。
※回火: 180~ 540C，回火时间最少为2小时，或者按厚度2.5分钟/毫米计算。推 荐两次回火，两次回火间应冷却至室
温。
※尺寸变化:从940~955C空冷 和200°C回火，尺寸变化为+0.001mm/mm(0.10%)。

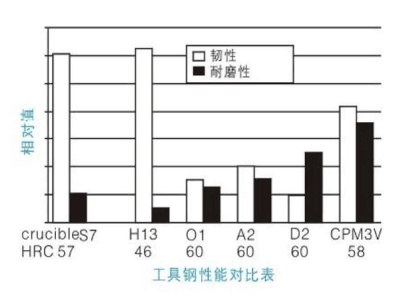

S7钢材 S7钢材做刀 S7钢材性能 S7钢材热处理工艺 S7钢材刀具 S7钢材价格
S7钢材硬度 S7钢材热处理曲线 S7钢材刀 美国芬可乐S7模具钢 S7模具钢化学成分
